Ống và phụ kiện PPRTrong nhà máy đồ uống, hệ thống nước nóng công nghiệp không chỉ phục vụ tắm rửa hay bếp ăn mà còn liên quan trực tiếp đến CIP, rửa chai, vệ sinh đường ống và ổn định chất lượng sản xuất. Nếu dồn toàn bộ nhu cầu vào một nguồn gia nhiệt duy nhất, doanh nghiệp thường gặp tình trạng công suất đỉnh quá lớn, điện năng tăng mạnh vào giờ cao điểm và nhiệt độ nước không ổn định tại các điểm dùng quan trọng.
Bài toán của ngành đồ uống khác khách sạn hay bệnh viện ở chỗ tải nhiệt biến động theo ca sản xuất. Có thời điểm dây chuyền gần như không tiêu thụ nước nóng, nhưng khi khởi động CIP hoặc vệ sinh sau mẻ, lưu lượng và nhiệt độ yêu cầu tăng vọt trong thời gian ngắn. Vì vậy, giải pháp hiệu quả không phải chỉ là lắp máy lớn hơn, mà là thiết kế đúng cấu trúc hệ thống nước nóng công nghiệp, tách tải hợp lý và kết hợp bồn tích nhiệt.
Một nhà máy nước giải khát hoặc sữa thường có ba nhóm phụ tải chính: tải nước nóng cho CIP bồn và đường ống, tải cho rửa chai hoặc rửa két, và tải sinh hoạt cho khu thay đồ, căng tin, vệ sinh công nhân. Ba nhóm này có nhiệt độ sử dụng khác nhau, thời gian dùng khác nhau và độ ưu tiên cũng khác nhau.
CIP thường cần nước ở mức 70-80°C trong khoảng thời gian ngắn nhưng yêu cầu rất ổn định. Rửa chai có thể cần nước 55-65°C, ưu tiên lưu lượng liên tục theo tốc độ máy. Trong khi đó nước nóng sinh hoạt thường chỉ 40-45°C. Nếu doanh nghiệp gộp cả ba tải vào một đường cấp chung, hệ thống dễ bị sụt nhiệt khi tải CIP khởi động đột ngột.
Đó là lý do nhiều chủ đầu tư tìm hiểu trước về hệ thống nước nóng công nghiệp là gì nhưng khi đi vào thiết kế thực tế lại cần phân tích sâu hơn về lưu lượng tức thời, giờ cao điểm, thời gian hồi nhiệt và cách tổ chức mạng ống.
Đối với ngành đồ uống, cấu hình hiệu quả thường là chia hệ thống thành ba vòng chức năng: vòng gia nhiệt và tích trữ nước nóng nền, vòng ưu tiên cho CIP, và vòng phân phối cho rửa chai cùng sinh hoạt. Cách tiếp cận này gần với tư duy thiết kế hệ thống nước nóng trung tâm, nhưng được tinh chỉnh để xử lý các tải công nghiệp có chu kỳ ngắn và đỉnh tải cao.

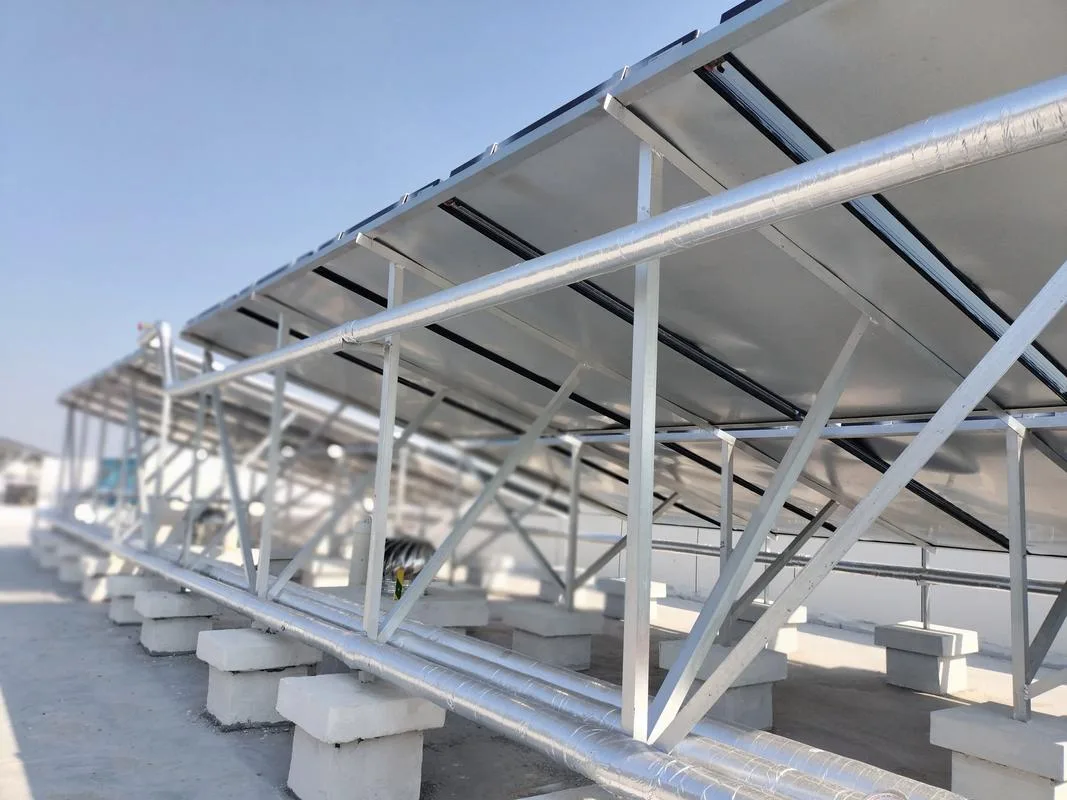

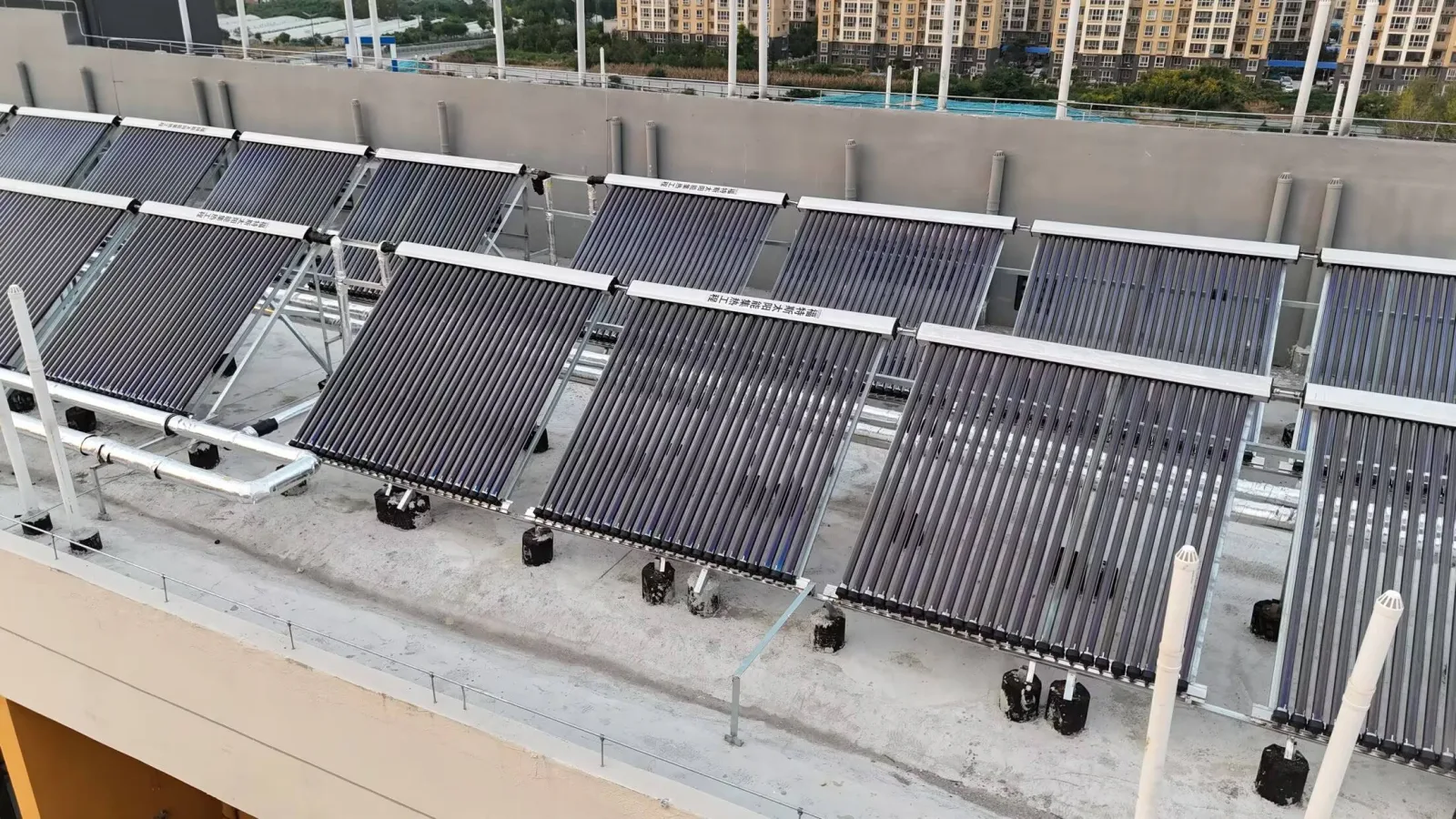

Nguồn gia nhiệt nền nên là bơm nhiệt công nghiệp để tận dụng COP cao, thường đạt 3.0-4.2 trong điều kiện khí hậu Việt Nam. Doanh nghiệp có thể tham khảo thêm nguyên lý bơm nhiệt heat pump trước khi chọn cấu hình. Khi cần giảm thêm chi phí vận hành ban ngày, có thể phối hợp với hệ thống nước nóng năng lượng mặt trời công nghiệp để tiền gia nhiệt cho bồn chứa.

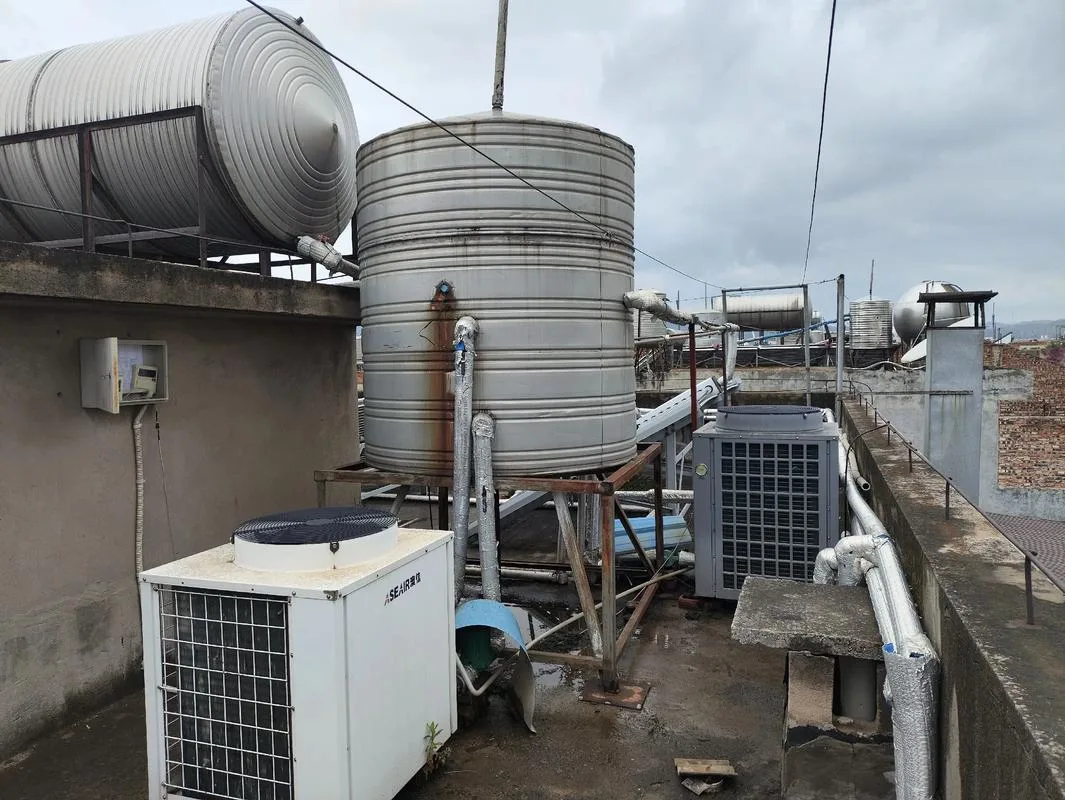

Một hệ thống nước nóng công nghiệp điển hình có thể gồm: cụm heat pump tạo nước nóng 55-60°C, bồn bảo ôn trung gian 10-20 m3, bộ trao đổi nhiệt riêng cho mạch CIP nâng nhiệt lên mức yêu cầu, đường cấp riêng cho rửa chai, và van trộn cho khu sinh hoạt. Nhờ vậy, doanh nghiệp không phải duy trì toàn bộ hệ ở 75-80°C suốt cả ngày.
Giả sử một nhà máy đồ uống có mẻ CIP cần 8 m3/h nước từ 30°C nâng lên 75°C. Tải nhiệt tức thời xấp xỉ 8.000 x 45 x 1,163 = 418.680 kcal/h, tương đương khoảng 487 kW nhiệt. Nếu cộng thêm 3 m3/h nước rửa chai từ 30°C lên 60°C, hệ thống cần thêm khoảng 105 kW nhiệt. Chỉ riêng hai phụ tải này đã vượt 590 kW, chưa tính sinh hoạt và tổn thất đường ống.
Nếu chọn nguồn gia nhiệt trực tiếp theo đỉnh tải, vốn đầu tư sẽ cao và máy thường chạy non tải ở phần lớn thời gian còn lại. Ngược lại, khi bố trí bồn tích nhiệt và lập lịch CIP theo ca, doanh nghiệp có thể nạp nhiệt trước bằng bơm nhiệt công suất nhỏ hơn, sau đó giải phóng năng lượng vào đúng thời điểm cần. Đây là cách giảm công suất điện đầu vào mà vẫn bảo đảm tiến độ sản xuất.
Thực tế, nhiều dây chuyền chỉ cần duy trì nền 55-60°C trong bồn, sau đó dùng bộ trao đổi nhiệt tấm hoặc booster heater để nâng riêng mạch CIP lên 75-80°C. Cách làm này giảm đáng kể thất thoát nhiệt trên đường ống, vì không phải tuần hoàn toàn bộ mạng ở nhiệt độ quá cao.
Trong mô hình trên, bồn bảo ôn không chỉ là nơi chứa nước nóng mà còn là bộ đệm năng lượng. Dung tích bồn cần tính theo phụ tải mẻ lớn nhất, thời gian cho phép hồi nhiệt và mức nhiệt độ làm việc hữu ích. Ví dụ, bồn 15 m3 lưu ở 60°C so với nước cấp 30°C có thể tích trữ khoảng 523 kWh nhiệt hữu ích, đủ san bớt đỉnh tải cho nhiều chu kỳ CIP ngắn.
Cân bằng thủy lực cũng rất quan trọng. Mạch sản xuất và mạch sinh hoạt nên có bơm riêng, van một chiều riêng và cảm biến nhiệt độ tại đầu cuối. Nếu dùng chung bơm hồi, khi dây chuyền CIP khởi động có thể hút tụt lưu lượng của khu sinh hoạt hoặc làm dao động nhiệt độ tại điểm rửa tay, nhà tắm công nhân.
Hiệu suất không chỉ đến từ thiết bị chính mà còn đến từ toàn bộ kiến trúc hệ thống. Đường ống chính cần bảo ôn đủ dày, thường 25-50 mm tùy đường kính và nhiệt độ làm việc. Bồn chứa phải hạn chế cầu nhiệt ở chân đỡ, mặt bích và cửa người chui. Cảm biến cần đặt đúng vị trí để bộ điều khiển nhìn thấy nhiệt độ thực chứ không phải nhiệt độ cục bộ gần nguồn gia nhiệt.
Với bơm nhiệt, nhiệt độ nước đặt càng cao thì COP càng giảm. Vì vậy, một hệ thống nước nóng công nghiệp tốt là hệ thống biết giữ phần lớn thể tích ở mức nhiệt vừa đủ và chỉ nâng cục bộ ở mạch cần nhiệt độ cao. Nhà máy cũng nên theo dõi chỉ số kWh nhiệt tạo ra trên mỗi kWh điện tiêu thụ, thay vì chỉ nhìn hóa đơn điện tổng.
Lỗi thứ nhất là chọn máy theo lưu lượng danh nghĩa mà không xét tính đồng thời của tải. Lỗi thứ hai là chọn bồn quá nhỏ, khiến heat pump phải chạy bám đỉnh và mất ưu thế tiết kiệm điện. Lỗi thứ ba là không tách rõ mạch sản xuất với mạch sinh hoạt, dẫn đến vận hành khó kiểm soát và bảo trì phức tạp.
Nồi hơi cho khả năng lên nhiệt nhanh, phù hợp khi nhà máy đã có hạ tầng hơi và yêu cầu rất cao về nhiệt độ. Tuy nhiên chi phí nhiên liệu, vận hành và yêu cầu an toàn thường lớn hơn. Điện trở đơn giản nhưng tốn điện nếu tải lớn. Trong khi đó, máy bơm nhiệt heat pump phù hợp cho nhu cầu nền liên tục và giúp giảm chi phí dài hạn.
Giải pháp lai giữa bơm nhiệt, bồn tích nhiệt và năng lượng mặt trời thường cho hiệu quả tốt nhất ở nhà máy đồ uống có ca vận hành ban ngày. Đây cũng là hướng mà nhiều doanh nghiệp lựa chọn khi triển khai giải pháp hệ thống nước nóng trung tâm nhằm thay thế dần boiler dầu hoặc điện trở công suất lớn.
Với nhà máy quy mô trung bình, nhu cầu nước nóng nền có thể khoảng 12-18 m3/ngày cho rửa chai và sinh hoạt, cộng các đợt CIP tập trung vào cuối ca. Phương án thường hợp lý là 2 heat pump chạy luân phiên tổng công suất nhiệt khoảng 180-240 kW, bồn bảo ôn 12-15 m3, thêm bộ nâng nhiệt riêng cho CIP. Cấu hình này không quá lớn để gây lãng phí nhưng đủ linh hoạt khi một máy bảo trì.
Nếu doanh nghiệp có kế hoạch mở rộng thêm một line chiết rót trong 12-24 tháng tới, nên chừa sẵn đầu nối, diện tích đặt bồn và tủ điều khiển dự phòng. Chi phí chuẩn bị từ đầu thường nhỏ hơn rất nhiều so với việc phá dỡ và cải tạo sau này.
Khi làm việc với nhà cung cấp, doanh nghiệp nên yêu cầu bảng tính tải theo ca, lưu đồ công nghệ, sơ đồ nguyên lý đường ống và phương án điều khiển. Chỉ nhìn công suất máy là chưa đủ. Chất lượng nước cấp, độ cứng, nguy cơ cáu cặn ở bộ trao đổi nhiệt và vị trí đặt thiết bị ngoài trời đều ảnh hưởng đến tuổi thọ hệ thống.
Một hệ thống nước nóng công nghiệp tốt cho nhà máy đồ uống là hệ thống bám sát quy trình sản xuất, không làm gián đoạn CIP, giữ nhiệt ổn định cho rửa chai và vẫn tiết kiệm điện ở phần tải nền. Đây là cách tiếp cận thực dụng hơn nhiều so với việc chọn một thiết bị thật lớn rồi kỳ vọng nó giải quyết mọi nhu cầu.
Đối với nhà máy đồ uống, chìa khóa của bài toán nước nóng không nằm ở việc đẩy công suất lên mức tối đa, mà ở việc tách đúng phụ tải, tích trữ đúng mức và điều khiển đúng thời điểm. Khi CIP, rửa chai và sinh hoạt được tổ chức thành các mạch phù hợp, doanh nghiệp vừa kiểm soát được công suất đỉnh vừa giữ ổn định chất lượng vận hành lâu dài.
Gostar Technology cung cấp giải pháp hệ thống nước nóng công nghiệp, heat pump, bồn bảo ôn và hệ thống nước nóng năng lượng mặt trời cho nhà máy, khách sạn, bệnh viện và bếp công nghiệp. Nếu doanh nghiệp đang cần một phương án tối ưu theo phụ tải thực tế thay vì chọn máy theo cảm tính, đội ngũ Gostar có thể khảo sát và đề xuất cấu hình phù hợp cho từng dây chuyền.
Có thể dùng chung nguồn gia nhiệt nền, nhưng nên tách mạch phân phối và điều khiển. Làm vậy sẽ tránh việc tải CIP làm sụt nhiệt hoặc giảm lưu lượng của khu sinh hoạt.
Bồn bảo ôn giúp tích trữ năng lượng nhiệt, giảm công suất đỉnh phải lắp đặt và cho phép heat pump chạy ổn định hơn. Đây là phần tử rất quan trọng khi phụ tải biến động theo mẻ.
Nhiều dòng bơm nhiệt có thể tạo nước 55-60°C hoặc cao hơn. Với CIP cần 75-80°C, giải pháp thường là dùng bơm nhiệt để tạo nền và booster hoặc bộ trao đổi nhiệt để nâng nhiệt cục bộ.
Có. Năng lượng mặt trời rất phù hợp để tiền gia nhiệt cho bồn chứa ban ngày, từ đó giảm thời gian chạy của heat pump và chi phí điện tổng thể.
Khi nhà máy thường xuyên thiếu nhiệt ở giờ cao điểm, boiler chạy liên tục nhưng vẫn không đủ nước nóng, hoặc chi phí điện và nhiên liệu tăng bất thường. Đó là dấu hiệu hệ thống hiện tại chưa được phân tải và tích nhiệt hợp lý.
