Ống và phụ kiện PPRTrong các tòa chung cư có mật độ sử dụng cao vào buổi sáng và buổi tối, hệ thống nước nóng trung tâm không chỉ cần đủ công suất mà còn phải phân phối đều đến từng căn hộ. Nếu thiết kế sai vòng hồi, bồn chứa hoặc lưu lượng bơm tuần hoàn, cư dân sẽ gặp tình trạng nước nóng đến chậm, nhiệt độ dao động và chi phí vận hành tăng nhanh.
Nếu cần xem tổng quan về hệ thống nước nóng trung tâm là gì hoặc các cấu hình phổ biến của hệ thống nước nóng trung tâm, doanh nghiệp có thể tham khảo thêm trước khi đi sâu vào bài toán thiết kế cho chung cư nhiều tầng.
Khung 5h30-8h00 sáng và 18h00-22h00 tối là lúc nhiều căn hộ mở sen tắm, lavabo gần như đồng thời. Nếu hệ thống chỉ tính theo lưu lượng trung bình ngày mà không tính hệ số đồng thời, nhiệt độ nước cấp đến các tầng cao sẽ sụt nhanh, đặc biệt ở các nhánh cuối.
Một lỗi phổ biến là chọn ống cấp đủ lớn nhưng bỏ qua cân bằng lưu lượng trong vòng hồi. Kết quả là nhánh gần phòng máy luôn nóng trước, còn nhánh xa bị nguội dần. Khi cư dân phải xả 20-40 giây mới có nước nóng, hệ thống vừa lãng phí nước vừa làm tăng phản ánh vận hành.
Nguồn nhiệt có thể là điện trở, nồi hơi, năng lượng mặt trời hoặc heat pump. Với chung cư hiện đại, giải pháp được ưu tiên thường là máy bơm nhiệt heatpump vì COP thực tế có thể đạt khoảng 3,2-4,5, giúp chi phí điện thấp hơn đáng kể so với gia nhiệt điện trở trực tiếp.

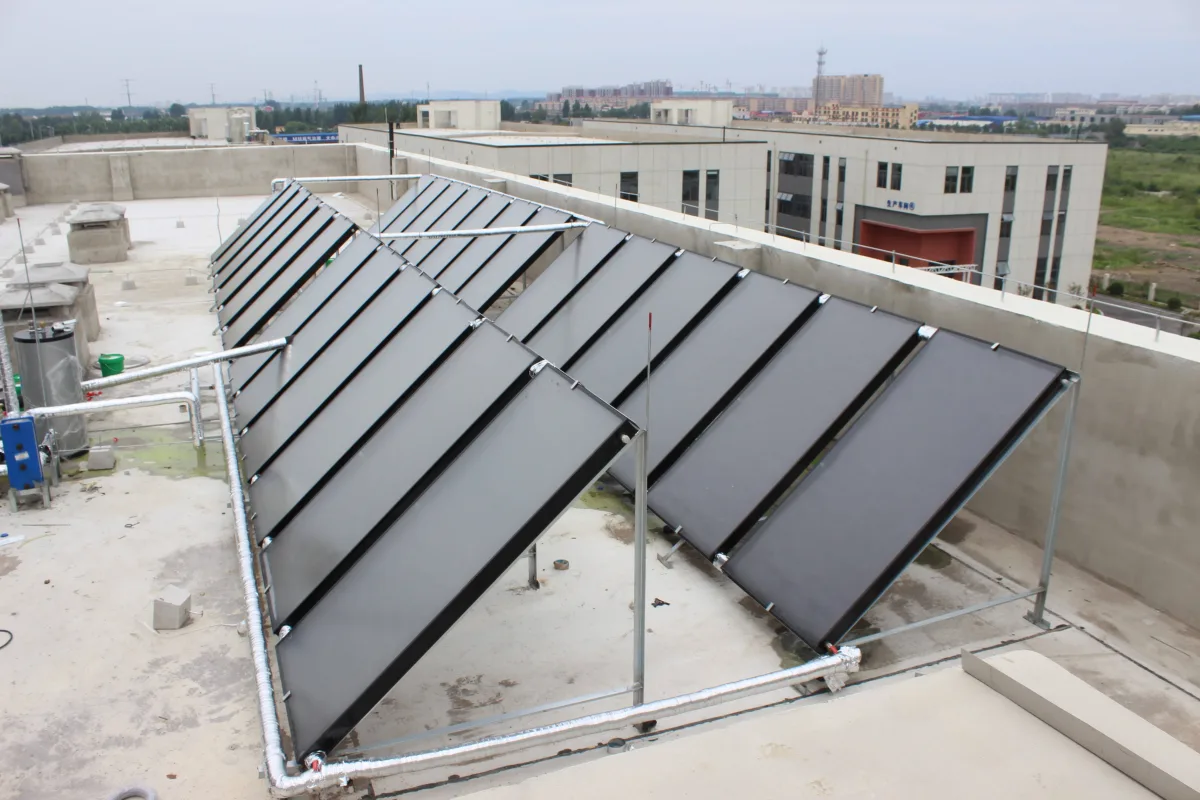

Trong dự án có mái rộng, có thể kết hợp thêm hệ thống nước nóng năng lượng mặt trời công nghiệp để gia nhiệt sơ bộ, sau đó heat pump nâng nhiệt lên mức cài đặt.
Bồn chứa đóng vai trò bộ đệm chống sốc tải. Với chung cư, không nên chỉ nhìn tổng số căn hộ mà cần tách theo số căn sử dụng đồng thời, số phòng tắm mỗi căn và thời gian đỉnh kéo dài bao lâu. Một tòa 120 căn có thể chỉ cần 25-35% số căn dùng đồng thời, nhưng phải đủ dung tích để duy trì nhiệt trong 60-90 phút cao điểm.
Bên cạnh dung tích, chất lượng bồn bảo ôn ảnh hưởng trực tiếp đến tổn thất nhiệt ban đêm. Nếu suy hao nhiệt cao, heat pump sẽ phải đóng cắt nhiều lần, làm tăng điện năng và giảm tuổi thọ thiết bị.
Vòng hồi giúp nước nóng luôn hiện diện gần điểm sử dụng. Tuy nhiên, hiệu quả chỉ đạt được khi lưu lượng hồi được phân bố đều giữa các trục đứng. Với nhà 20-30 tầng, nếu không có van cân bằng nhiệt hoặc van cân bằng lưu lượng, hệ thống rất dễ hồi lệch.
Thực tế vận hành cho thấy nên khống chế thời gian chờ nước nóng tại điểm dùng dưới 10 giây ở căn hộ tiêu chuẩn. Muốn đạt mức này, lớp bảo ôn đường ống phải đủ dày và bơm hồi phải được chọn đúng lưu lượng.
Một cách tiếp cận an toàn là xác định nhu cầu nước nóng theo lít/người/ngày rồi chuyển sang tải đỉnh theo block thời gian. Ví dụ một căn hộ 4 người dùng 160-220 lít nước nóng 45-50°C mỗi ngày. Nếu 150 căn hộ vận hành với hệ số đồng thời 0,28 trong khung đỉnh 90 phút, tổng lưu lượng tức thời có thể lên đến vài chục mét khối mỗi giờ.
Khi tính công suất gia nhiệt, nên lấy chênh nhiệt từ nước cấp đầu vào 25-30°C lên mức nước nóng lưu trữ 55-60°C. Ở điểm sử dụng, nước thường được trộn xuống 40-45°C để an toàn và tiết kiệm. Cách bố trí này giúp tăng sản lượng nước hữu dụng nhưng chỉ hiệu quả khi van trộn trung tâm và các nhánh cuối được cân chỉnh đúng.
Đối với trục cấp nước nóng dài, nên chia zone theo chiều cao hoặc theo block căn hộ để dễ kiểm soát. Đây cũng là điểm khác biệt giữa mô hình dân dụng cao tầng với hệ thống nước nóng công nghiệp vốn thường có tải liên tục và tuyến ống ít biến động hơn.
Mỗi mét ống và mỗi phụ kiện đều tạo thêm tổn thất áp lực và diện tích thất thoát nhiệt. Khi mặt bằng kỹ thuật cho phép, nên đặt trục nóng gần lõi phục vụ và tách nhánh sang từng cụm căn hộ thay vì chạy vòng xa.
Nhiều công trình chỉ kiểm tra nhiệt độ tại phòng máy nên tưởng rằng hệ thống đang ổn. Nhưng ở tầng cao hoặc nhánh xa, nhiệt độ có thể thấp hơn 5-8°C. Van cân bằng kết hợp điểm đo nhiệt độ tại từng trục sẽ giúp đội vận hành điều chỉnh chính xác hơn nhiều so với cách tăng công suất bơm.
Một số chung cư cho bơm hồi chạy 24/7 ở tốc độ cố định, dẫn đến điện năng tăng mà hiệu quả không tương xứng. Biến tần kết hợp cảm biến nhiệt độ hồi có thể giảm tốc khi tải thấp và tăng tốc trước giờ đỉnh. Nếu cần hiểu sâu hơn, có thể xem thêm bài bơm nhiệt là gì và nguyên lý hoạt động heat pump.
Giả sử dự án gồm 2 block, mỗi block 18 tầng, tổng 180 căn hộ. Nếu tính 3,2 người/căn và nhu cầu trung bình 45 lít nước nóng/người/ngày ở 45°C, tổng nhu cầu ngày vào khoảng 25.920 lít. Với hệ số đồng thời 0,3 trong khung đỉnh 90 phút, hệ thống cần được thiết kế để đáp ứng tải lớn trong thời gian ngắn chứ không chỉ nhìn con số ngày.
Phương án hợp lý có thể là tổ hợp heat pump mô-đun, bồn bảo ôn trung tâm, vòng hồi riêng cho từng block và van cân bằng tại mỗi trục. Nếu chủ đầu tư có mái kỹ thuật đủ diện tích, bổ sung solar để gia nhiệt sơ bộ sẽ giúp giảm thêm chi phí điện theo năm.
Không có mốc cứng, nhưng ở dự án có nhiều căn hộ và nhu cầu nước nóng tập trung, hệ thống trung tâm thường hiệu quả hơn giải pháp bình rời vì tiết kiệm điện và dễ quản lý vận hành.
Mức phổ biến là 55-60°C trong bồn, sau đó trộn xuống 40-45°C ở điểm dùng. Mức này cân bằng giữa an toàn, khả năng dự trữ và hiệu quả vận hành.
Nguyên nhân thường đến từ mất cân bằng lưu lượng, chênh áp lớn, bảo ôn ống kém hoặc bơm tuần hoàn chưa phù hợp. Chỉ tăng công suất nguồn nhiệt chưa chắc giải quyết được vấn đề.
Có, nếu công trình có diện tích mái đủ và chủ đầu tư muốn giảm chi phí vận hành dài hạn. Solar giúp gia nhiệt nền, còn heat pump đảm bảo nước nóng ổn định khi trời âm u hoặc tải tăng đột biến.
Nếu hệ thống thường xuyên thiếu nhiệt giờ cao điểm, thời gian chờ kéo dài hoặc cư dân phản ánh tập trung ở một số trục đứng, cần đánh giá lại thiết kế tổng thể chứ không chỉ thay từng thiết bị riêng lẻ.
Thiết kế hệ thống nước nóng trung tâm cho chung cư giờ cao điểm là bài toán của cả nguồn nhiệt, bồn bảo ôn, đường ống, vòng hồi và điều khiển vận hành. Một hệ thống tốt không chỉ đủ nước nóng, mà còn phải giữ nhiệt độ ổn định, rút ngắn thời gian chờ và tối ưu chi phí điện trong nhiều năm.
