Hệ thống nước nóng năng lượng mặt trời nhà máy dệt — Dự án Trúc Hào

Bài này trình bày bằng chứng dự án do Gostar cung cấp (thiết bị, ảnh, ảnh chụp bộ điều khiển, và người chịu trách nhiệm kỹ thuật) để giúp kỹ sư MEP, quản lý vận hành và quyết định viên đánh giá tính phù hợp giải pháp cho nhà máy dệt. Nội dung nêu rõ các số liệu là 'do Gostar cung cấp', trình bày công thức kỹ thuật minh họa (ký hiệu/Assumption), liệt kê dữ liệu còn thiếu cần yêu cầu (log lưu lượng, dung tích bồn, P&ID, timestamp) và cách đọc snapshot bộ điều khiển; không đưa ra kết luận về hiệu suất hoặc ROI khi thiếu log vận hành liên tục.

Tóm tắt quản lý — Mục tiêu bài viết và giới hạn dữ liệu là gì?

Mục tiêu: cung cấp bằng chứng dự án thực tế do Gostar cung cấp (danh mục thiết bị, ảnh hiện trường, ảnh màn hình bộ điều khiển) để hỗ trợ kỹ sư MEP, quản lý vận hành và quyết định viên đánh giá khả năng áp dụng hệ thống nước nóng mặt trời cho nhà máy dệt.

Giới hạn dữ liệu: mọi thông tin số liệu trong bài được ghi rõ là 'do Gostar cung cấp' và không được dùng để khẳng định hiệu suất dài hạn, sản lượng năng lượng hay ROI khi thiếu log vận hành liên tục và các bản vẽ/chi tiết hệ thống.

• Không suy diễn hiệu suất từ snapshot đơn lẻ.
• Các ví dụ tính toán chỉ mang tính minh họa; mọi giả định phải được thay bằng dữ liệu thực khi có.
• Lưu ý an toàn: nước ở khoảng 70°C có nguy cơ gây bỏng (scalding); khuyến nghị sử dụng van trộn nhiệt (thermostatic mixing valve), van an toàn/giới hạn áp suất và quy trình bảo trì/hiệu chuẩn trước khi đưa vào sử dụng hoặc kiểm tra hiện trường.

Dự án Trúc Hào: các thông tin dự án đã được ghi nhận là gì?

Nguồn chứng cứ: hồ sơ dự án do Gostar cung cấp (evidence_id: gostar-project-truc-hao-001). Các mục dưới đây là dữ liệu và ảnh hiện trường được xác nhận trong hồ sơ.

Ảnh hiện trường và ảnh chụp màn hình bộ điều khiển kèm theo trong hồ sơ có thể dùng làm minh họa nhưng yêu cầu duyệt chú thích thủ công trước khi xuất bản (theo ghi chú trong evidence).

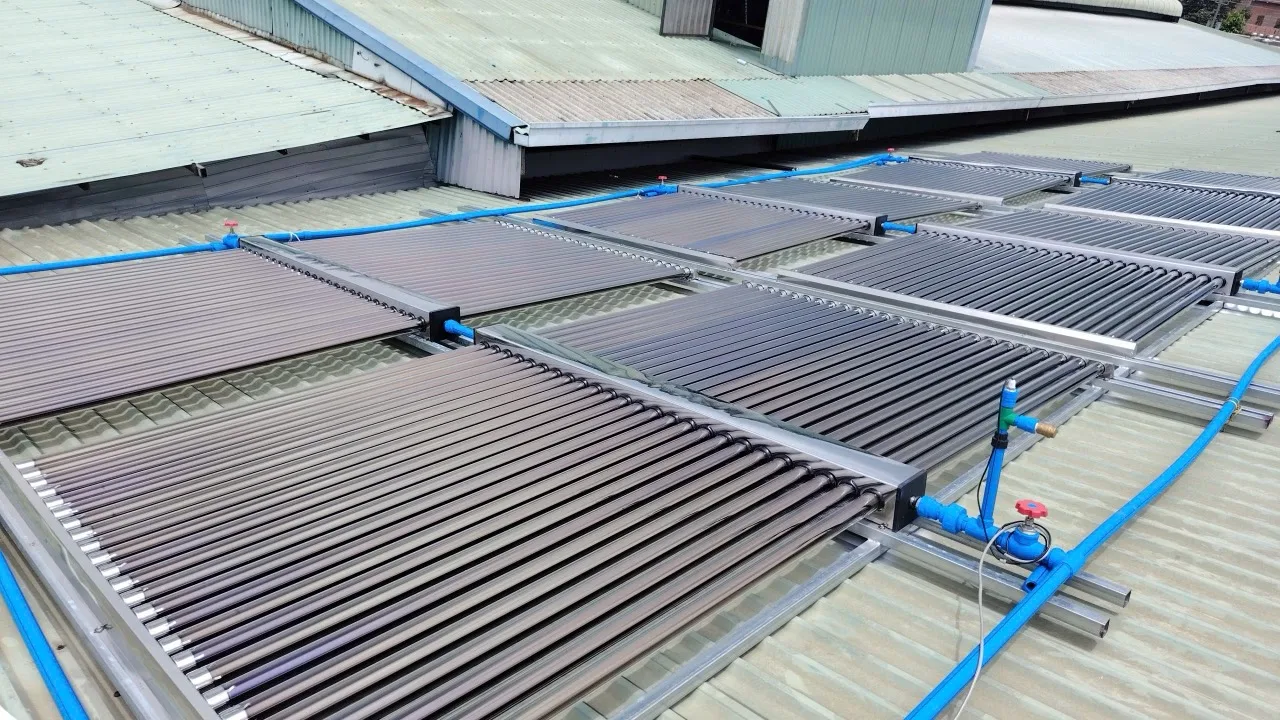

• Collector: 600 ống chân không — (số liệu dự án do Gostar cung cấp; evidence_id: gostar-project-truc-hao-001).

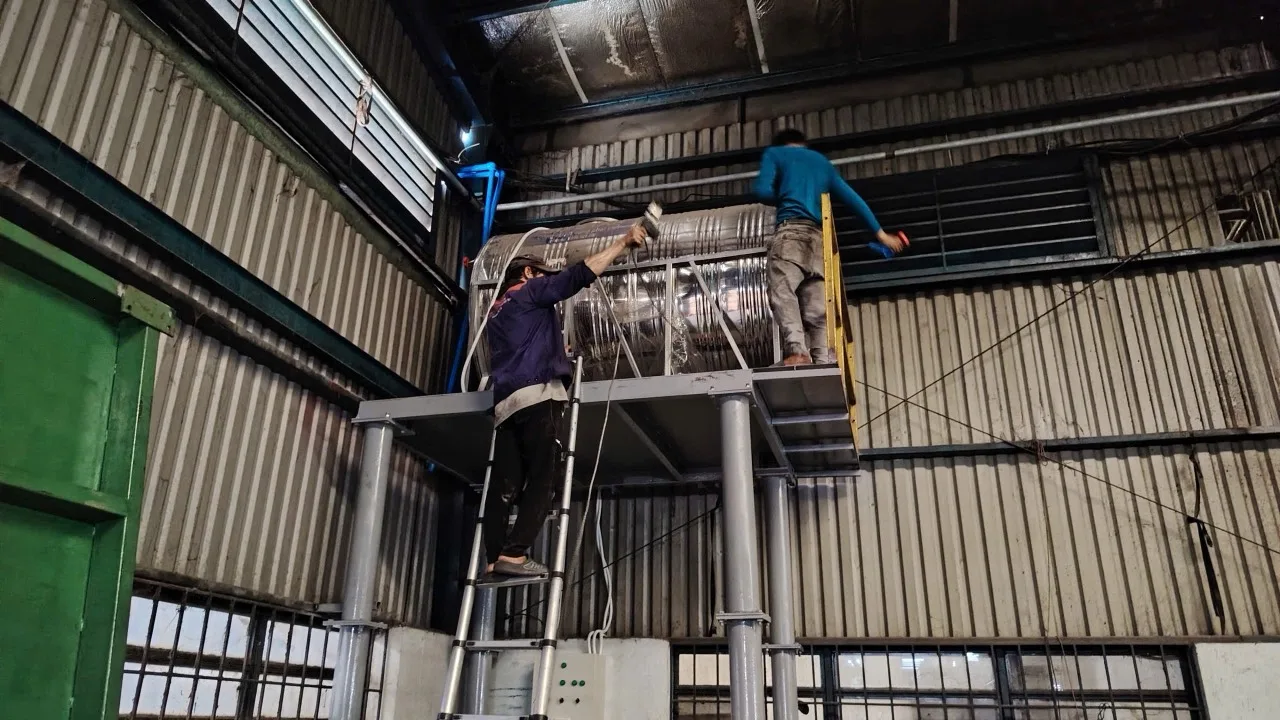

• Tủ điều khiển tuần hoàn nước là bộ điều khiển chính của hệ thống — (evidence_id: gostar-project-truc-hao-001).

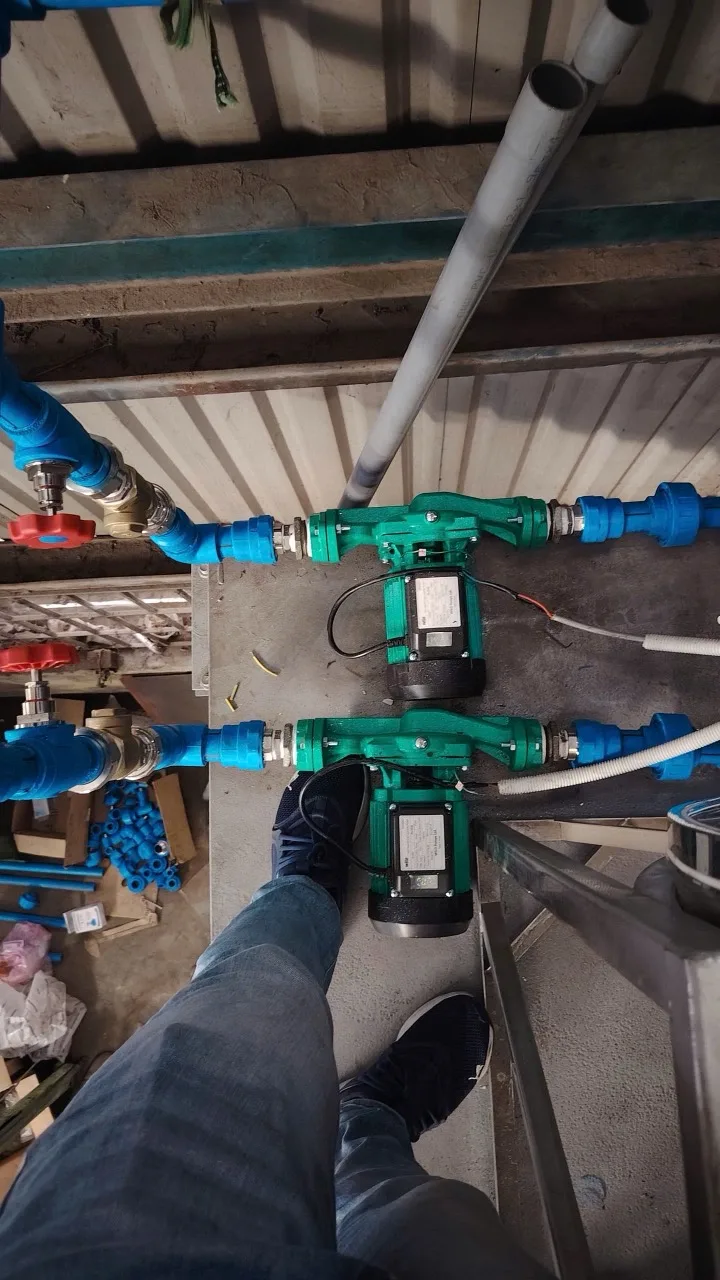

• Bơm: 2 bơm Wilo PH-254E — (evidence_id: gostar-project-truc-hao-001).
• Mức sử dụng nước nóng trung bình ghi nhận: khoảng 2 m³ nước nóng tuần hoàn mỗi ngày — (evidence_id: gostar-project-truc-hao-001).
• Nhiệt độ nước lạnh đầu vào quan sát: khoảng 27–30°C — (evidence_id: gostar-project-truc-hao-001).

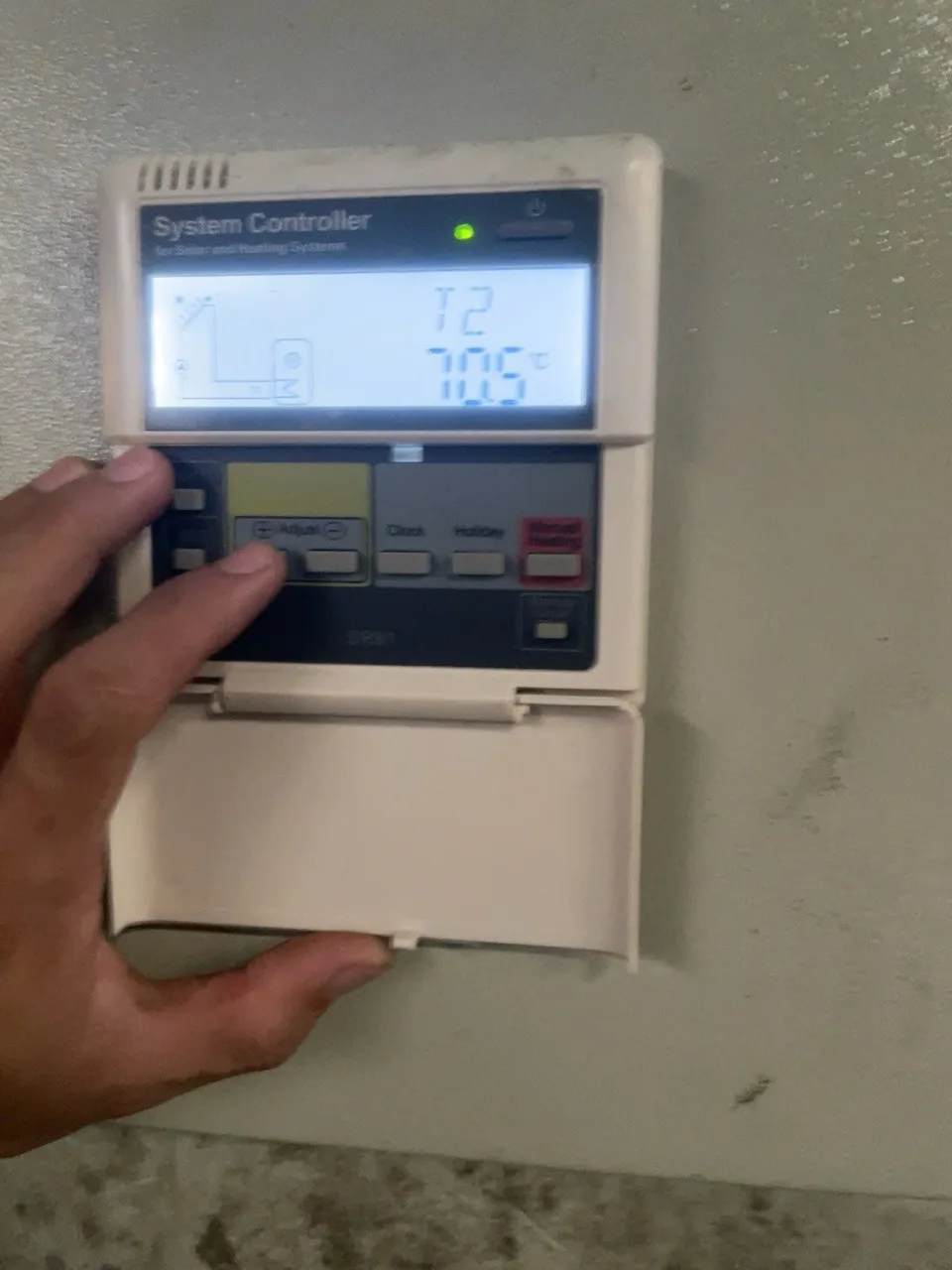

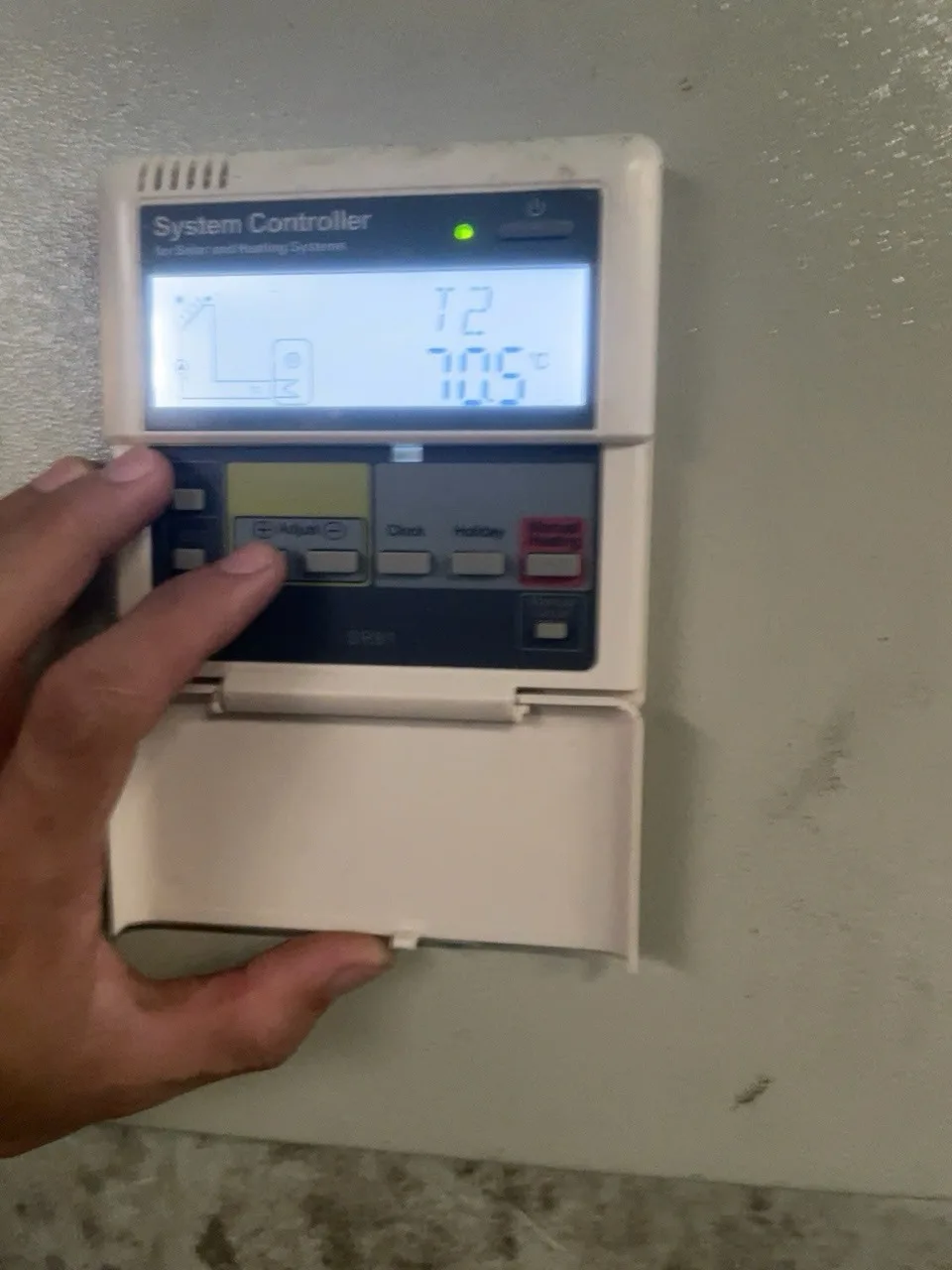

• Ảnh bộ điều khiển cho thấy T2 = 70,5°C — (ảnh trong hồ sơ, evidence_id: gostar-project-truc-hao-001).

Hệ thống tại Nhà máy dệt Trúc Hào gồm những thiết bị chính nào và số lượng ra sao?

Danh mục thiết bị chính được ghi trong hồ sơ Gostar (evidence_id: gostar-project-truc-hao-001); dưới đây trình bày chức năng chung của từng thành phần theo hồ sơ mà không suy diễn thông số chưa được xác minh.

Lưu ý: các mô tả chức năng là tổng quát (collector hấp thụ nhiệt, tủ điều khiển quản lý vòng tuần hoàn, bơm vận chuyển nước) và không nêu các chỉ số hiệu suất chưa có trong evidence.

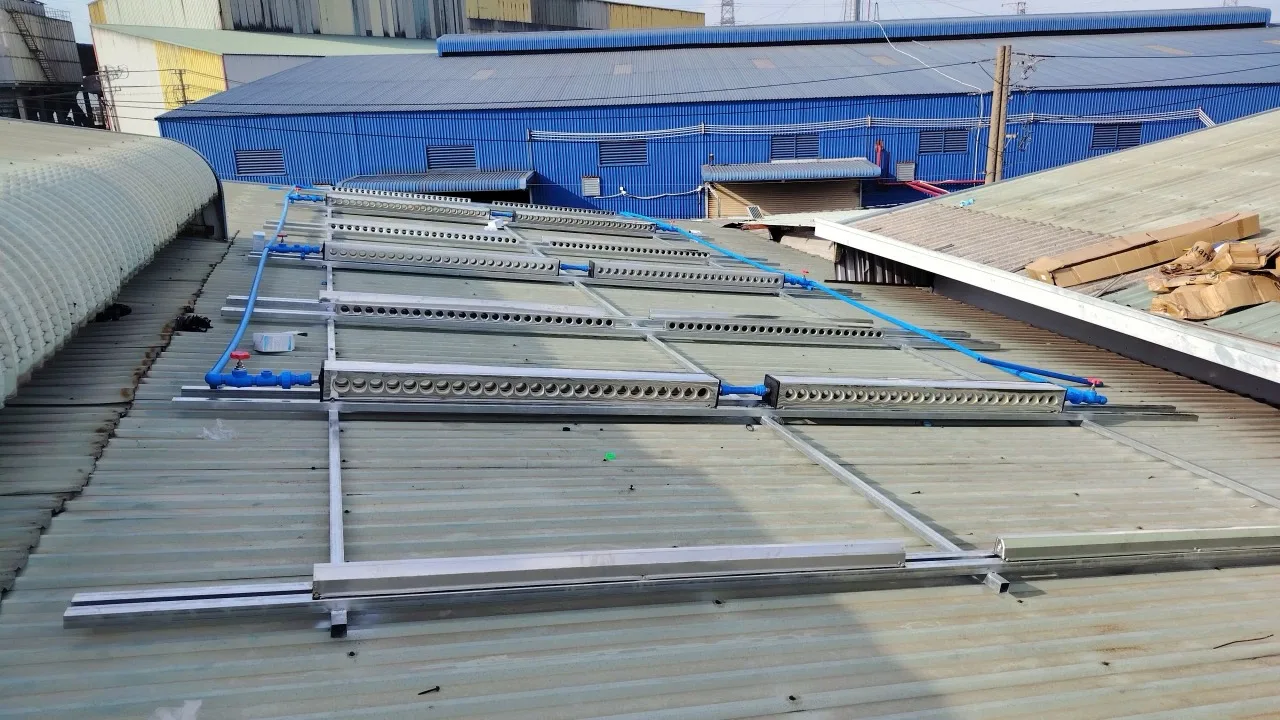

• Collector: 600 ống chân không — chức năng: hấp thụ năng lượng bức xạ mặt trời và truyền nhiệt cho chất tải (nước/chất trao đổi) theo sơ đồ hệ thống (evidence_id: gostar-project-truc-hao-001).
• Tủ điều khiển tuần hoàn nước: bộ điều khiển chính theo hồ sơ — chức năng: điều khiển bơm, logic chuyển mạch giữa collector và bồn bảo ôn, hiển thị các cảm biến nhiệt (evidence_id: gostar-project-truc-hao-001).
• Bơm: 2 bơm Wilo PH-254E — chức năng: cung cấp áp lực và lưu lượng cần thiết để tuần hoàn nước giữa collector và bồn (evidence_id: gostar-project-truc-hao-001).

Các giá trị đo trường đã thu được là gì (ví dụ T2 = 70,5°C)? Những đo đạc này được thu bằng cách nào và tại thời điểm nào?

Giá trị được xác nhận trong hồ sơ: ảnh màn hình bộ điều khiển cho thấy T2 (nhiệt độ trong bồn bảo ôn) = 70,5°C — (nguồn: Gostar, evidence_id: gostar-project-truc-hao-001).

Định nghĩa cảm biến theo hồ sơ: T1 được mô tả là nhiệt độ trên hệ thống thu nhiệt (collector), T2 là nhiệt độ trong bồn bảo ôn (evidence_id: gostar-project-truc-hao-001).

• Cảnh báo về ngữ cảnh: giá trị hiển thị trên bộ điều khiển là một snapshot tại thời điểm chụp ảnh. Hồ sơ hiện không cung cấp timestamp cụ thể cho snapshot và không kèm biên bản hiệu chuẩn cảm biến; do đó giá trị này chỉ nên được trình bày là một 'snapshot không có timestamp' và không dùng để suy diễn hiệu suất dài hạn (missing_information).
• Không dùng giá trị T2 từ một ảnh duy nhất để khẳng định hiệu suất dài hạn; cần log nhiệt độ T1/T2 theo thời gian và thông tin hiệu chuẩn cảm biến để phân tích.
• Khuyến nghị an toàn: khi làm việc với nhiệt độ bồn ≳ 60°C, tuân thủ biện pháp phòng chống bỏng (ví dụ van trộn nhiệt cho đầu ra sử dụng, biển cảnh báo, quy trình bảo trì).

Mức tiêu thụ nước nóng báo cáo là bao nhiêu và dữ liệu này thu từ nguồn nào?

Hồ sơ ghi mức sử dụng nước nóng trung bình: khoảng 2 m³ nước nóng tuần hoàn mỗi ngày — đây là số liệu do Gostar cung cấp (evidence_id: gostar-project-truc-hao-001).

Giới hạn: hồ sơ không chỉ rõ đây là log liên tục hay giá trị trung bình ước tính; do đó không nên dùng con số này để tính năng suất hay ROI mà không có dữ liệu thời gian đầy đủ.

• Nếu cần phân tích chính xác, yêu cầu log lưu lượng theo thời gian (timestamped flow) được mô tả trong mục missing_information.

Ví dụ tính toán kỹ thuật (chỉ minh họa): Làm sao áp dụng Q = m × c × ΔT để ước lượng năng lượng chuyển giao?

Nguyên lý: Công thức năng lượng nhiệt Q = m × c × ΔT dùng để ước lượng năng lượng chuyển giao cho một khối nước, với các điều kiện bắt buộc nêu dưới đây (theo engineering_principles trong brief).

Điều kiện áp dụng: cần biết lưu lượng khối nước hoặc thể tích và khoảng thời gian để xác định m (m = ρ × V nếu dùng thể tích); ΔT phải dựa trên hai cảm biến có vị trí xác định (ví dụ T1 tại collector outlet, T2 trong bồn).

• Ký hiệu và đơn vị (quy ước rõ): E = Q là năng lượng (kJ hoặc kWh), P là công suất (kW). Khuyến nghị dùng kJ cho tính toán trung gian và chuyển sang kW bằng P (kW) = Q(kJ/h) ÷ 3600. (1 kWh = 3600 kJ).
• Mật độ nước: khi chuyển từ thể tích sang khối lượng, dùng ρ = 1000 kg/m³ (giả định nếu không có hiệu chỉnh). Số liệu ≈ 2 m³/ngày do Gostar cung cấp; không rõ là log liên tục hay ước lượng, vì vậy chỉ dùng làm Assumption minh họa → 2 m³ × ρ(=1000 kg/m³) = 2000 kg/ngày.
• Ví dụ minh họa bằng biến và bước chuyển đổi (Assumption):
• - FLOW ≈ 2 m³/ngày — do Gostar cung cấp theo gostar-project-truc-hao-001; không rõ là log liên tục hay ước lượng, chỉ dùng làm Assumption minh họa.
• - Assumption minh họa, không phải log liên tục: 2 m³/ngày → 2000 kg/ngày.
• - Chuyển sang đơn vị giờ: 2000 kg/ngày ÷ 24 h ≈ 83.33 kg/h.
• - Giả sử ΔT = 40°C (Assumption), c = 4.186 kJ/kg·°C → Q_rate (kJ/h) = 83.33 × 4.186 × 40 ≈ 13,955 kJ/h.
• - Chuyển sang công suất: P ≈ 13,955 ÷ 3600 ≈ 3.88 kW. Tương đương năng lượng tích lũy E_hourly ≈ 3.88 kWh trong 1 giờ (tất cả đều mang nhãn 'Assumption').
• Yêu cầu bổ sung để tính thực tế: log lưu lượng theo thời gian, log T1/T2 theo thời gian, dung tích bồn để xác định m, và tính đến tổn thất nhiệt (đường ống, bồn, bức xạ).

Những dữ liệu còn thiếu để thực hiện phân tích năng suất/tiết kiệm đầy đủ là gì?

Danh sách thiếu sót trong hồ sơ hiện tại ngăn cản việc tính năng suất thực tế, công suất trung bình và ROI một cách đáng tin cậy; phần này liệt kê các mục cần yêu cầu từ chủ dự án.

Mỗi mục kèm giải thích ngắn vì sao cần cho phân tích kỹ thuật.

• Timestamp của ảnh/ghi số liệu (để đặt snapshot vào ngữ cảnh thời gian).
• Log vận hành liên tục: lưu lượng (flow) theo thời gian và nhiệt độ T1/T2 theo thời gian (bắt buộc để tính năng suất dài hạn).
• Dung tích và thông số bồn bảo ôn (thể tích, lớp cách nhiệt, cấu tạo P&ID) — cần để xác định m và tổn thất nhiệt của bồn.
• Bản vẽ P&ID hoặc sơ đồ hệ thống chi tiết (vị trí đường ống, van, vị trí cảm biến) — cần để hiểu vòng tuần hoàn và tính toán tổn thất áp lực/lưu lượng.
• Báo cáo nghiệm thu hoặc biên bản hiệu chuẩn cảm biến (nếu có) — cần để đánh giá độ tin cậy của các số đo.

Giới hạn khi diễn giải ảnh chụp bộ điều khiển và cách độc giả nên yêu cầu dữ liệu bổ sung?

Rủi ro: một ảnh snapshot (ví dụ ảnh bộ điều khiển với T2 = 70,5°C) chỉ cho trạng thái tại một thời điểm và không phản ánh chuỗi vận hành; việc diễn giải hiệu suất lâu dài từ đó là không chính xác theo engineering_principles.

Hướng dẫn yêu cầu dữ liệu: cung cấp checklist định dạng và nội dung dữ liệu mong muốn để phân tích khoa học.

• Checklist dữ liệu/định dạng đề xuất: CSV/Excel có cột timestamp theo ISO 8601, cột giá trị lưu lượng (m3/h hoặc m3) và đơn vị rõ ràng, cột nhiệt độ T1/T2 (°C) với vị trí cảm biến mô tả, sampling interval (ví dụ 1 min, 5 min).
• Yêu cầu bổ sung: P&ID hệ thống, dung tích bồn, biên bản hiệu chuẩn cảm biến và báo cáo nghiệm thu; nếu có, cũng cung cấp nhật ký vận hành liên quan đến bảo trì/pause để lọc dữ liệu.
• Nếu timestamp cho snapshot hoặc log liên tục không được cung cấp, mọi giá trị snapshot phải được gắn nhãn rõ là 'snapshot không có timestamp' và không được dùng làm bằng chứng về hiệu suất dài hạn.

Ai là người chịu trách nhiệm chuyên môn cho dữ liệu và phương pháp tính?

Người chịu trách nhiệm chuyên môn theo hồ sơ: Nguyễn Thành Công, Giám đốc — thông tin xác minh trong evidence_id gostar-expert-001.

Phương pháp tính đã được ghi nhận: 'Dùng công thức nhiệt' (Q = m × c × ΔT) — đây là phương pháp tính được xác nhận trong hồ sơ chuyên môn.

• Ghi chú xuất bản: việc hiển thị tên và ảnh/ghi chú liên quan đến người chịu trách nhiệm cần được duyệt thủ công trước khi publish (theo quyền sử dụng trong evidence).

Chú thích ảnh và quyền sử dụng — ảnh hiện trường có thể dùng thế nào?

Ảnh hiện trường và ảnh bộ điều khiển trong hồ sơ được cung cấp bởi Gostar (evidence_id: gostar-project-truc-hao-001) và có quyền sử dụng để minh họa trong nội dung Gostar.

Trước khi xuất bản, mọi chú thích ảnh phải được duyệt thủ công để đảm bảo ghi nguồn chính xác và tuân thủ ghi chú bản quyền.

• Mỗi ảnh khi hiển thị phải kèm chú thích: 'Ảnh do Gostar cung cấp — evidence_id: gostar-project-truc-hao-001' và cần duyệt chú thích trước khi public.
• Nếu ảnh bộ điều khiển không có timestamp trong hồ sơ, caption bắt buộc phải nêu rõ: 'Snapshot không có timestamp — không dùng làm bằng chứng hiệu suất dài hạn; Ảnh do Gostar cung cấp — evidence_id: gostar-project-truc-hao-001'.
• Không dùng ảnh để suy diễn các con số hiệu suất nếu không có dữ liệu đo đạc liên tục.

Tài liệu tham khảo nội bộ — những trang Gostar nên liên kết để đọc thêm?

Đề xuất liên kết nội bộ nhằm hỗ trợ đọc thêm về sản phẩm, giải pháp và gallery dự án Gostar trước khi yêu cầu dữ liệu bổ sung.

Chỉ dùng URL allowlist đã nêu trong outline để liên kết nội bộ.

• Thư viện dự án Gostar: https://gostar.com.vn/he-thong-nuoc-nong-cong-nghiep

Tư vấn giải pháp phù hợp

Nếu quý vị là kỹ sư MEP, quản lý vận hành hoặc quyết định viên tại nhà máy dệt và muốn tiếp tục đánh giá giải pháp cho cơ sở của mình, đề nghị gửi yêu cầu cung cấp dữ liệu thực thi (log lưu lượng và nhiệt độ theo thời gian, P&ID, dung tích bồn, báo cáo nghiệm thu/hiệu chuẩn). Gostar sẽ hỗ trợ kiểm tra dữ liệu đầu vào và đề xuất phạm vi khảo sát hiện trường hoặc gói đo đạc để có phân tích kỹ thuật đầy đủ.

Câu hỏi thường gặp

Ảnh chụp bộ điều khiển (T2 = 70,5°C) có cho biết hiệu suất hệ thống không?

Không — ảnh chỉ là snapshot tại một thời điểm (nguồn: Gostar, evidence_id gostar-project-truc-hao-001). Hồ sơ không cung cấp timestamp hoặc biên bản hiệu chuẩn cho ảnh này; để đánh giá hiệu suất cần log nhiệt độ T1/T2 theo thời gian, lưu lượng theo thời gian và timestamp/hiệu chuẩn cảm biến. Nếu ảnh không có timestamp, caption phải nêu rõ 'snapshot không có timestamp' và không dùng làm bằng chứng hiệu suất dài hạn.

Nếu muốn xác thực sản lượng năng lượng, tôi nên yêu cầu những dữ liệu cụ thể nào từ chủ đầu tư?

Yêu cầu log lưu lượng (m3 hoặc m3/h) có timestamp, log T1/T2 có timestamp và vị trí sensor, dung tích bồn bảo ôn (thể tích, cấu tạo), P&ID hệ thống, và báo cáo nghiệm thu/hiệu chuẩn cảm biến.

Tôi có thể dùng con số '2 m³/ngày' trong hồ sơ để tính ROI không?

Không trực tiếp — con số 'khoảng 2 m³/ngày' là số liệu dự án do Gostar cung cấp (gostar-project-truc-hao-001) nhưng không phải log liên tục; cần dữ liệu thời gian để tính năng suất và ROI chính xác.
